PS-BST106-B60[R]三通道力值峰值儀表 X/Y/Z峰值控制器 測力儀表

X/Y/Z三通道實時力值與實時合力顯示，三通道力值峰值與合力峰值顯示，實時合力或合力峰值上/下限D(zhuǎn)O報警，RS232/RS485數字變送。

產品概述

• 2  可選用的合力[F]算法：3-D算法[F²=X²+Y²+Z²]與CUSUM累加和算法[F=X+Y+Z]。

• 2  通過設定相關參數，可打開與關閉X/Y/Z采樣通道，以實現單通道測力/兩通道測力/三通道測力。

• 2  DO輸出信號用于“實時合力報警”或“合力峰值報警”。

• 2  整機EMC設計，抗干擾能力強，適用于工業環境。

• 2  32位ARM CPU，48MHz主頻，運算速度快。

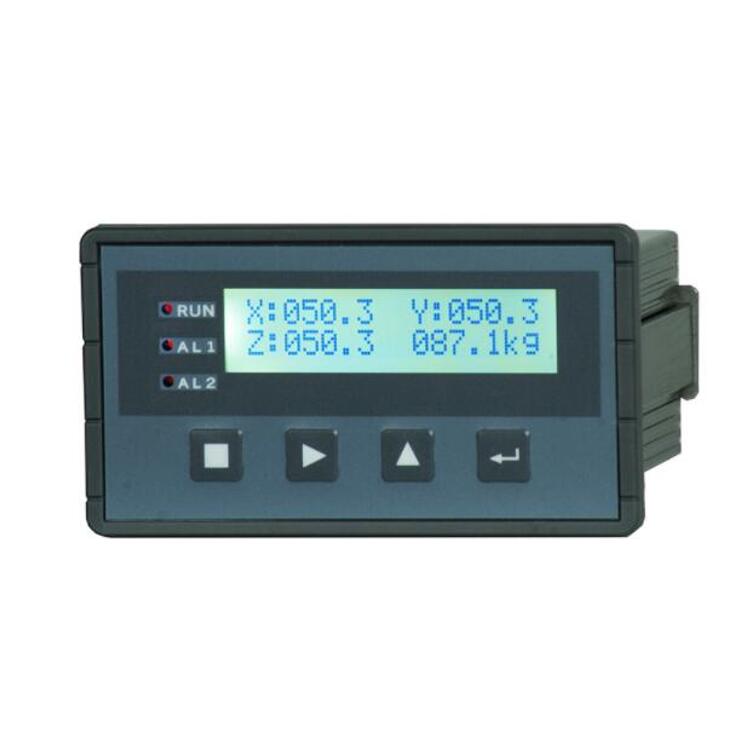

• 2  2×16字符型LCD液晶顯示屏，帶白色LED背光，英文字符/數字顯示。

• 2  采用24位高精度高速∑-△A/D轉換模塊，內部分辨率1/1,000,000，采樣頻率1280Hz。

• 2  采用獨特的抗振濾波算法，以確保在測力裝置振動較強時測力結果的穩定性與準確度，以及在力值變化時的快速反應能力。

• 2  可連接8個350Ω測力傳感器。

• 2  具有零位校準、加載校準與數字校準功能。

• 2  具有數字設定、數字調校與接口測試功能。

• 2  4路常開開關輸入[DI]與2路常開/常閉晶體管開關[DO]輸出合力上/下限報警信號。

• 2  可選用RS232或RS485通信口外接上位機IPC/PLC與LED遠程顯示器。

• 采用多任務工作模式，在進行參數設定等操作時，不影響測力、報警輸出與信號變送過程。

產品性能

¨  顯示

2 2×16字符型LCD液晶顯示屏，帶白色LED背光，英文字符/數字顯示。

2 X/Y/Z通道力值顯示范圍：-5000~+5000。

2 合力顯示范圍：0~9999。

2 X/Y/Z通道最大測力：可設定1~5000。

2 顯示分度：可選1，2，5，10，20，50，100，200，500。

2 顯示分辨率：1/5000。

2 力值單位：可選kg，t，g，N，kN，無單位。

2 小數點位置：可選0，0.0，0.00，0.000。

2 顯示刷新時間：可設定0.01~1.00s。

¨  按鍵

2 4個按鍵用于快捷操作。

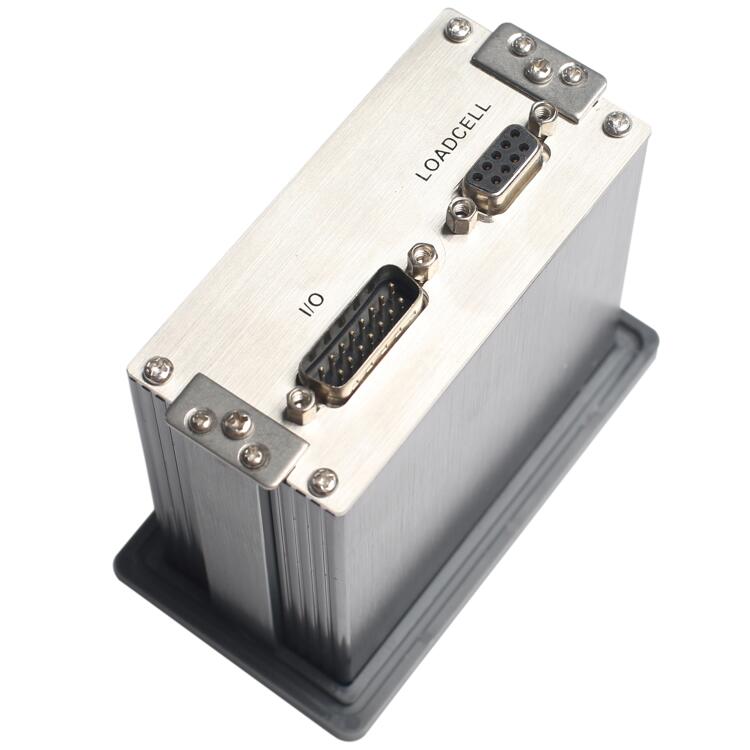

¨  X/Y/Z通道測力傳感器接口

2 激勵電壓/最大電流：DC5V，120mA（8個350Ω的測力傳感器）。

2 信號輸入范圍：±35mV。

2 測力傳感器輸出靈敏度：1.0~7.0mV/V。

2 24位∑-△ADC，內部分辨率1/1,000,000。

2 采樣頻率：1280Hz。

2 獨特的抗振濾波算法，精準測力，穩定顯示，快速響應。

2 零位漂移：±0.1μV/℃ RTI（折合到輸入端）。

2 增益漂移：±5ppm/℃。

2 非線性度：0.005%FS。

¨  開關量接口

2 4路常開開關輸入[DI]。

2 2路晶體管開關[DO]輸出實時合力或合力峰值上/下限報警信號。

2 晶體管開關觸點可定義為“常開觸點”或“常閉觸點”。

2 晶體管開關觸點容量：DC24V，10mA。

¨  數字通信接口

2 COM1：固定配置RS485&RS232，通過內部DIP撥碼開關任意選用其中之一。

2 可連接：上位機IPC/PLC與LED遠程顯示器。

¨  工作指標

2 工作電壓：DC24V±20%。

2 最大功耗：5W。

2 外形尺寸：107×60×100mm（寬×高×深）。

2 盤面開孔尺寸：94×47mm（寬×高）。

2 工作溫度：-10℃～+40℃。

2 儲存溫度：-30℃～+60℃。

2 相對濕度：不大于85%RH。

2 前面板防護等級：IP65。

2 重量：約0.25kg。
